產品介紹
耙斗裝巖機主要由固定楔、導向輪、尾輪、耙斗、絞車、臺車、料槽及電氣部分組成。
耙斗裝巖機料槽包括進料槽、中間槽、卸載槽。
耙斗裝巖機是通過耙斗扒取矸石的部分,耙斗扒取的矸石依次沿進料槽、中間槽(中間接槽) 、卸載槽至卸載槽的卸料口卸至礦 車或箕斗。
中間槽安裝在臺車上和支柱上,進料槽、卸載槽分別用螺栓牢牢地緊固在中間槽的前部和后部的法蘭上。
進料槽 進料槽的中部安有升降裝置,用以調節簸箕口的高低位置,簸箕口前面兩側裝有擋板,引導耙斗進入料槽。
中間槽 中間槽有兩個彎曲部位,考慮到該處磨損較大,裝有可拆卸的耐磨弧形板,弧形板磨損到一定程度后可以拆卸更換。中間槽的形狀取決于絞車及絞車的位置高低,同時也要考慮巖石進槽子后不會往下滑移,耙?guī)r時又要使鋼絲繩少于底槽板摩擦,故槽子底板設計成凸起形狀,使鋼絲繩只與凸起層接觸,在磨損后只換凸形底板比較省工省料。
卸載槽 在卸裝槽的底部,開有卸料口,耙斗通過卸料品卸料,在其后部裝有彈簧碰頭,在與耙斗碰撞時起緩沖作用。
耙斗裝巖機料槽尺寸一覽表
|
名稱 |
P15B |
P30B |
P60B |
P90B |
P120B |
|
外形尺寸 mm |
重量 kg |
外形尺寸 mm |
重量 kg |
外形尺寸 mm |
重量 kg |
外形尺寸 mm |
重量 kg |
外形尺寸 mm |
重量 kg |
|
進料槽 |
1420x1200x560 |
200 |
2200x1600x700 |
596 |
2385x1870x660 |
853 |
2495x1855x720 |
1135 |
2495x2055x720 |
1652 |
|
臺車中間槽 |
2190x872x1660 |
1500 |
2430x1150x1750 |
2300 |
2600x1366x2050 |
3410 |
2205x1460x2216 |
3970 |
2205x1660x2216 |
4075 |
|
卸載槽 |
1495x782x410 |
203 |
1630x1140x570 |
380 |
1935x1366x615 |
708 |
2190x1460x620 |
1058 |
2190x1660x620 |
1560 |

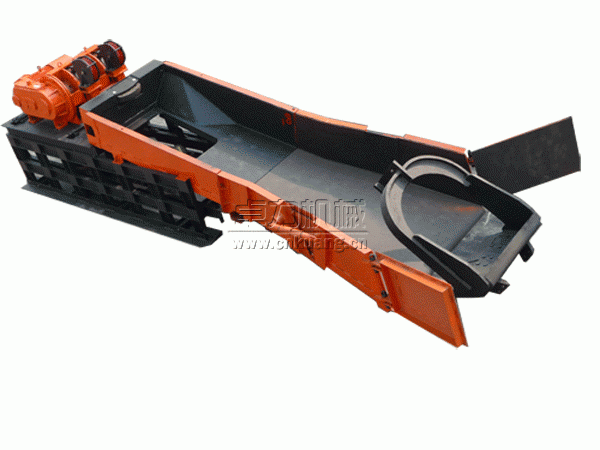

進料槽

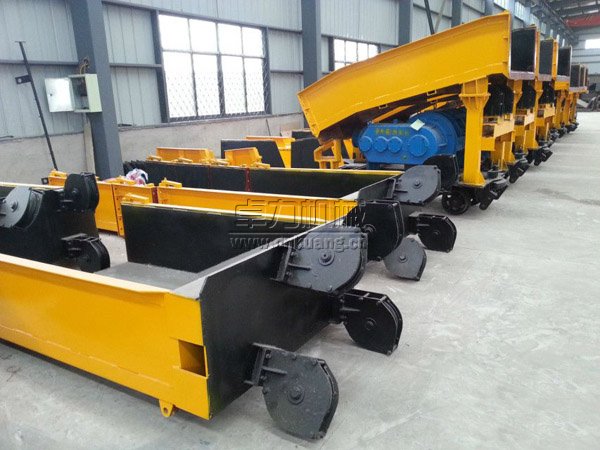

中部槽,卸料槽
產品標簽:耙斗裝巖機料槽
卸載槽
